国产一区二区三区精品小说在线-成人床上视频在线观看3-国产欧美日韩一区二区图片-日本黄色视频一区二区不卡

您好，歡迎訪問眾君意尼龍改性中心官網！
400-8118-928

改性尼龍為什么要嚴格干燥

改性尼龍為什么要嚴格干燥

發布日期：2020-09-27 00:00:00　瀏覽次數：

   改性尼龍為什么要嚴格干燥：

   大多數工程塑料和塑料合金粒料都含有不同程度的水分，所含水分又分布在塑粒表面和塑粒內部，如果對塑料粒料干燥不好，則對塑料制品的內在質量與外觀質量都有影響，并造成加工困難。塑料制品的內在質量表現為其各項性能指標明顯下降，內應力增大，容易開裂，促使聚合物水解與降解；外觀質量表現為制品泛黃，產生氣泡、毛疵、銀絲、斑紋,以及透明度下降。
   由于水分的存在，在注射成型和擠出成型過程中導致塑料熔體表觀粘度不規則波動，熔體粘貼流道，有時流涎嚴重，致使其成型困難。對大多數工程塑料和塑料合金來說，嚴格干燥尤為重要！尤其是再生塑料，經過清洗、造粒等再生過程，水分含量大大超標，更需嚴格干燥。

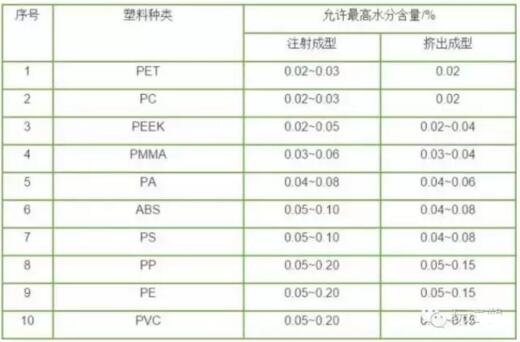

常見塑料成型時允許的最高水分含量
   塑料顆粒干燥的特殊性？
   塑料粒料中的最初水分含量比較低,只有0.5%~1.0%，所以塑料粒料干燥屬微量水分干燥，所采用的干燥方法多為熱去濕法，干燥介質多為熱空氣，干燥溫度一般80~150℃。由于粒料最初水分含量較低，因而在閉路干燥循環系統中，其水分蒸發汽化至熱空氣中后，熱空氣仍距飽和狀態甚遠（）定量計算從略），仍然具有強大的傳質推動力。
   為了獲得高性能、高質量的塑料制品，工程塑料成型時允許的最高水分含量都很低(0.02%~0.08%)，因而造成降速干燥階段時間很長。這是由于水分自顆粒內部向表面緩慢擴散氣化，濕顆粒表面逐漸變千，氣化表面向內層移動，隨著顆粒內部水分含量的減少，其向表面傳遞的速率逐漸下降，因此干燥速率也就愈來愈低，干燥時間變得愈來愈長。

關于改性尼龍為什么要嚴格干燥的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！

參考資訊與產品應用
400-8118-928
