国产一区二区三区精品小说在线-成人床上视频在线观看3-国产欧美日韩一区二区图片-日本黄色视频一区二区不卡

您好，歡迎訪問眾君意尼龍改性中心官網！
400-8118-928

注塑件出現龜裂汽白，這樣解決妥妥的

注塑件出現龜裂汽白，這樣解決妥妥的

發布日期：2020-07-30 00:00:00　瀏覽次數：

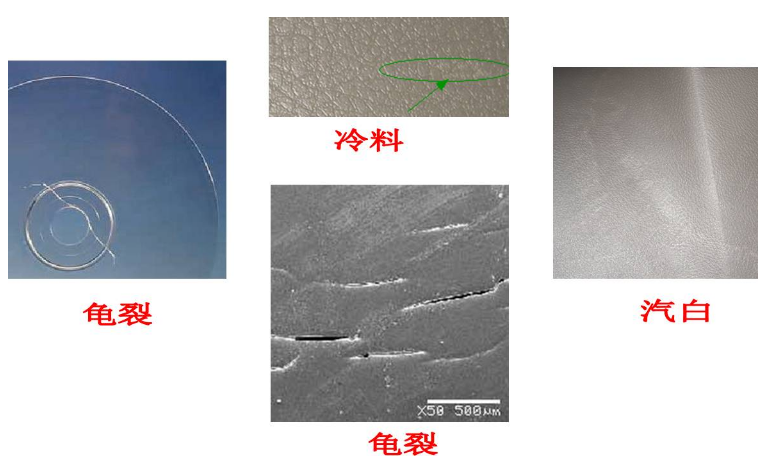

  什么是龜裂汽白？
  龜裂汽白：龜裂是塑料制品較常見的一種缺陷，包括制件表面絲狀裂紋、微裂、頂白、開裂及因制件粘模、流道粘模而造成創傷，按開裂時間分為脫模開裂和應力開裂。
  產生的主要原因是由于應力變形所致（主要有殘余應力、外部應力和外部環境所產生的應力變形）。
  二、如何改善？
  1.材料方面：適當使用脫模劑，注意經常消除模面附著的氣霧等物質；
  §  成型加工前對物料進行充分的干燥處理；
  §  注意選用不會發生開裂的涂料和稀釋劑。
  2.成型工藝：
  §  避免塑化階段進料不良而卷入空氣；
  §  提高熔體溫度和模具溫度，保證熔體流動的基礎上，應盡量降低注塑壓力；
  §  降低螺桿轉速、注射速度，減緩熔體通過澆口初期的速度，采用多級注塑；
  §  調節開模速度與壓力，避免因快速強拉制品造成脫模開裂；
  §  避免由于熔接痕，塑料降解造成強度遍地而出現開裂；
  §  通過在成型后立即進行退火處理來消除內應力而減少裂紋的產生。
  如果塑件表面已經產生了龜裂，可以考慮采取退火的辦法予以消除。退火處理使以低于塑件熱變形溫度5℃左右的溫度，充分加熱塑件1小時左右，然后將其緩慢冷卻，最好是將產生龜裂的塑件成型后立即進行退火處理，這有利于消除龜裂。但龜裂裂痕中留有殘余應力，涂料中的溶劑很容易使裂痕處發展成為裂紋。


*眾君意可根據客戶需求的技術標準及時開發出適合客戶應用要求的產品，如有需要請電話直接聯系我們。


關于注塑件出現龜裂汽白，這樣解決妥妥的的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！

技術服務與產品應用
400-8118-928
